喷淋塔工作原理结构特点

喷淋塔作为一种新型喷淋吸收设备已在废气净化中得到广泛应用。它将硫化床的概念发展到汽液传质设备中，使喷淋塔中的填料处于流化状态，因而使传质过程能够得到强化。

它的特点是：气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。该塔处理风量较大，空塔气速1.5～6.0m/s，喷淋密度20～110m3/(m2?h)，压力损失1 500～3 800Pa，喷淋塔的除雾装置采用旋流板除雾器，通过使气体通过塔板产生旋转运动，利用离心力的作用将雾沫除下，其除雾效率可达98%-99%，而且结构简单压降较小。

1工作原理

酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，然后回流至塔底循环使用。净化后的酸雾废气达到省地方排放标准的排放要求，低于国家排放标准。

2结构

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料吸附塔厂家的填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。 　

3适用注意事项

1、循环水量的调节：由喷淋塔供水泵来决定，泥浆泵其流量应根据循环泵的流量来调节，使其相等即可。

2、喷淋塔内加药池内的加药量：可按相应倍数增加药量。

3、喷淋塔沉淀池要经常清理，夏天一周清理一次，冬季三天清理一次。

4、灰水分离器排污时，每班排放一次，要分别打开排污阀门，直到有清水排出为止。

5、以上各转动部件要经常检查、注油，发现故障要及时排除，以保证喷淋塔脱硫效果。

6、在上、下楼梯加药时要注意安全，要有自主保安，相互保安意识。

7、工作完毕要及时清理好卫生，做到人走场地清。

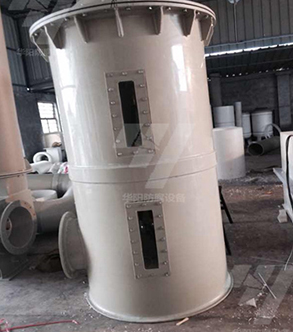

本设备分单塔体和双塔体。采用圆形塔体，用法兰分段联接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、观检窗、出风口等组成。
